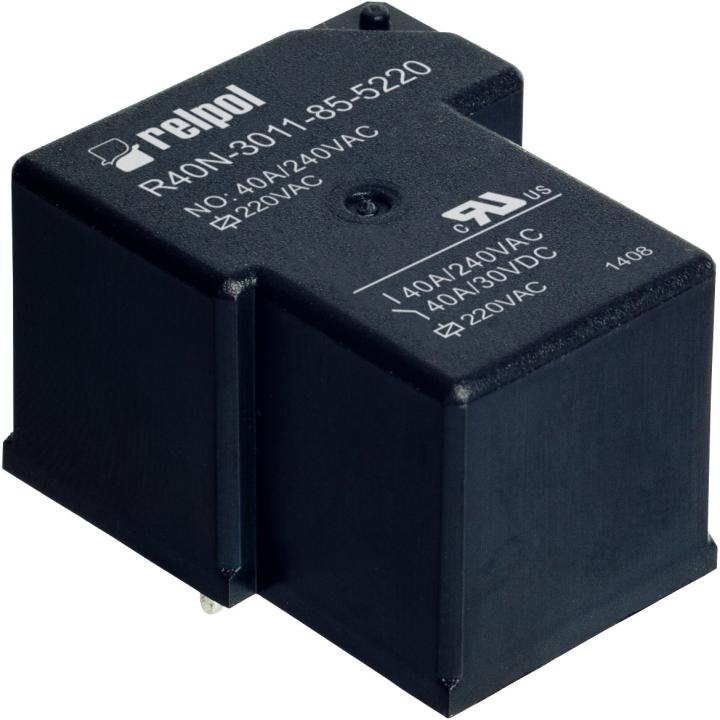

Relè di potenza Relpol della serie R40N da montare su circuito stampato, con bobina a 220 V AC e un solo contatto in scambio (SPDT). Il contatto in AgSnO2 porta 40 A su carico resistivo, a 240 V AC come a 30 V DC, e la tensione commutabile massima è di 300 V AC o 110 V DC. La bobina ha una resistenza di 13,49 kΩ e assorbe 0,9 VA. Interviene in 15 ms e rilascia in 10 ms. Misura 32,5x27,6x20,5 mm, ha grado di protezione IP64 e lavora da -55 a 100 °C; prima di ordinarlo va controllata la tensione del circuito di comando, perché questa bobina vuole 220 V AC.
Specifiche tecniche
- Tipo di relè: elettromagnetico
- Tensione della bobina: 220 V AC
- Configurazione dei contatti: SPDT
- Corrente massima per contatto: 40 A
- Carico max AC (resistivo): 40 A / 240 V AC
- Carico max DC (resistivo): 40 A / 30 V DC
- Tensione commutabile: max. 110 V DC, max. 300 V AC
- Versione: di potenza
- Montaggio: PCB
- Serie del produttore: R40N
- Dimensioni esterne: 32,5x27,6x20,5 mm
- Resistenza della bobina: 13,49kΩ
- Resistenza dei contatti: 30mΩ
- Assorbimento di potenza della bobina: 0,9VA
- Codice d'ordine del produttore: 2614752
- Temperatura di lavoro: da -55 a 100°C
- Tempo di intervento: 15ms
- Stabilità elettrica: 1000000 cicli
- Tempo di rilascio: 10ms
- Classe di tenuta: IP64
- Materiale di contatto: AgSnO2
- Durata meccanica: 100000000 cicli
- Codice produttore: R40N-3011-85-5220
