Caratteristiche principali
- Controller touch capacitivo CAP1203 con 3 ingressi indipendenti

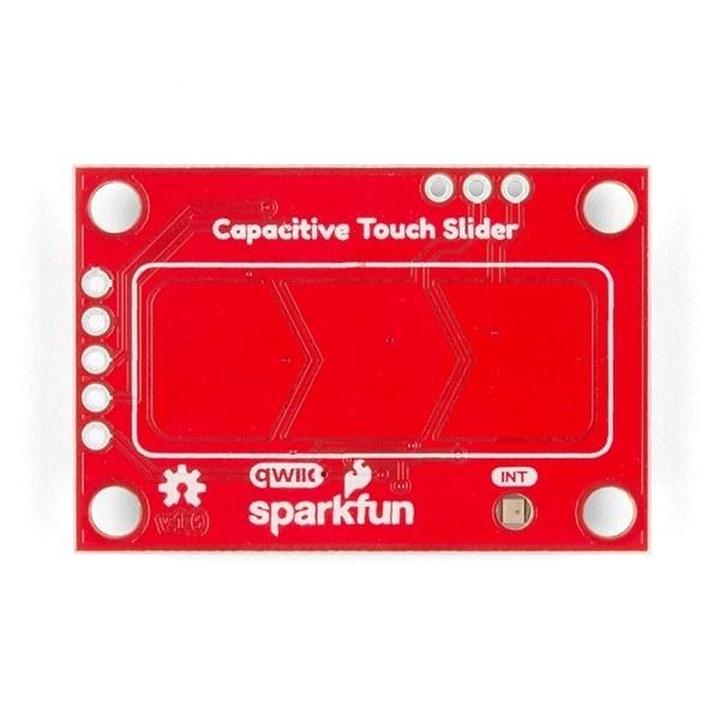

- Tre piazzole touch integrate a forma di freccia (sinistra, centro, destra), utilizzabili come tre tasti o come slider emulato
- Funzione tasto di accensione assegnabile a un ingresso, sensibilità programmabile e ricalibrazione automatica
- LED di segnalazione dell'interrupt
- Linee dei sensori CS1, CS2 e CS3 disponibili su fori passanti per collegare piazzole touch personalizzate
- Connettori Qwiic per il collegamento I2C senza saldature, più pin a passo 2,54 mm (0,1") per breadboard
- Indirizzo I2C 0x28 fisso: per usare più sensori CAP1203 sullo stesso bus serve un multiplexer I2C
- Librerie per Arduino e per Python, MicroPython e CircuitPython
Specifiche tecniche
- Controller: CAP1203
- Ingressi touch: 3 (piazzole integrate o esterne)
- Funzioni: slider emulato, tasto di accensione, sensibilità programmabile, ricalibrazione automatica
- Interfaccia: I2C, indirizzo 0x28 (fisso)
- Tensione di alimentazione: 3,3–5 V
- Connettori: Qwiic, pin passo 2,54 mm
- Documentazione: schema elettrico, file Eagle, datasheet CAP1203
Utilizzi tipici
Sostituzione di pulsanti e potenziometri con comandi touch, regolazione di volume o luminosità a scorrimento, interfacce per installazioni artistiche e progetti didattici.
Contenuto della confezione
- 1 scheda slider touch capacitivo CAP1203 Qwiic
Nota sulle fotoLe foto sono scattate da noi o fornite dal produttore e verificate sul prodotto reale. Il prodotto ricevuto può differire nell'aspetto (colore, marcature, confezione o lotto), mantenendo funzioni e caratteristiche tecniche dichiarate dal produttore.
