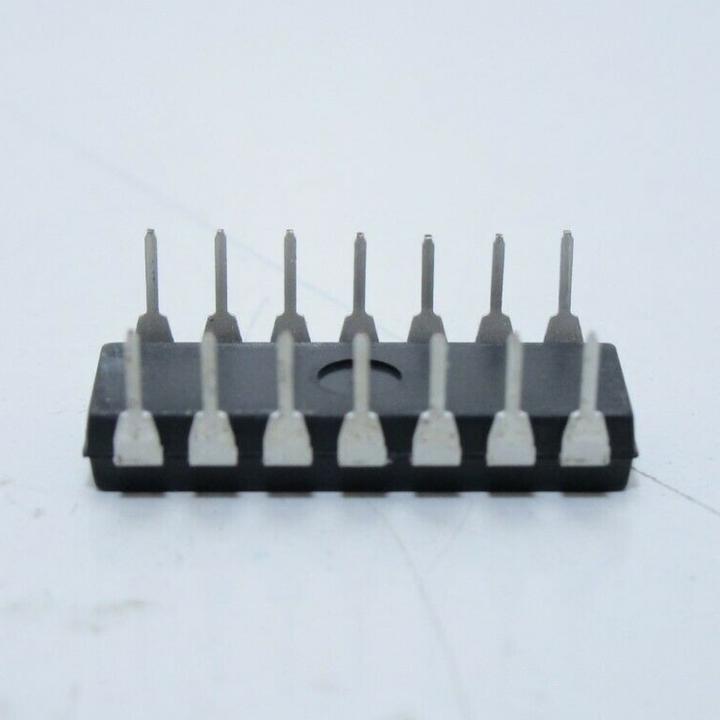

Circuito integrato CD4013BE: doppio flip-flop di tipo D della serie CMOS 4000, in contenitore DIP-14 a foro passante. Ogni flip-flop ha ingressi di dato, clock, set e reset indipendenti e le uscite Q e Q negata: si usa per divisori di frequenza, registri a scorrimento, memorie a 1 bit e interruttori bistabili a pulsante.
Caratteristiche principali
- Due flip-flop D identici e indipendenti nello stesso integrato
- Il dato sull'ingresso D passa all'uscita Q sul fronte di salita del clock
- Set e reset asincroni, attivi alti, indipendenti dal clock
- Ampio campo di alimentazione da 3 V a 18 V e consumo a riposo molto basso
- Collegando Q negata all'ingresso D diventa un divisore per 2 (toggle)
- Contenitore DIP-14 a foro passante, adatto a breadboard e zoccoli
Specifiche tecniche
- Sigla: CD4013BE (logo Texas Instruments sul corpo)
- Funzione: doppio flip-flop D con set e reset
- Famiglia logica: CMOS serie 4000 (B)
- Tensione di alimentazione: da 3 V a 18 V
- Frequenza di clock tipica: 7 MHz a 5 V, 16 MHz a 10 V, 24 MHz a 15 V
- Temperatura di funzionamento: da -55 °C a +125 °C
- Contenitore: PDIP-14, corpo 19,30 x 6,35 mm

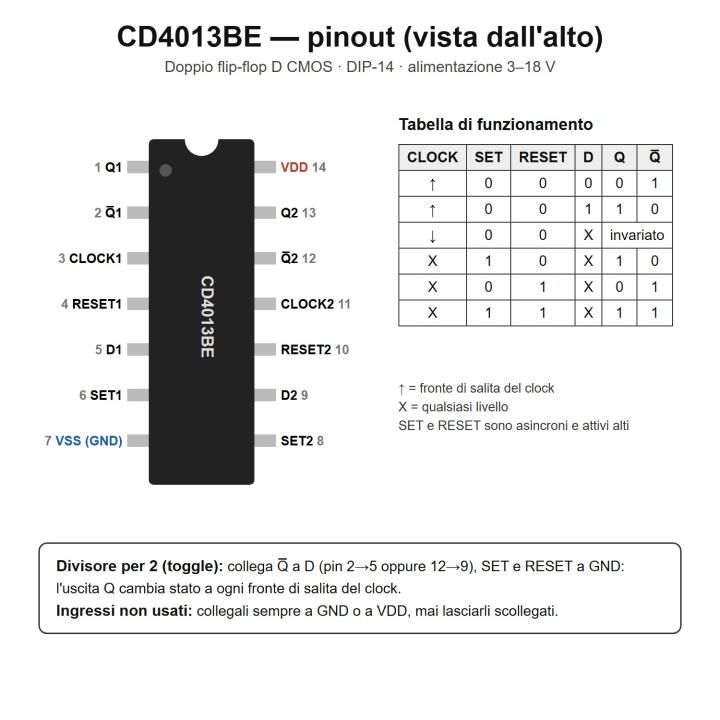

Pinout
| Pin | Nome | Funzione | Pin | Nome | Funzione |
|---|
| 1 | Q1 | Uscita flip-flop 1 | 14 | VDD | Alimentazione positiva |
| 2 | Q1 negata | Uscita invertita flip-flop 1 | 13 | Q2 | Uscita flip-flop 2 |
| 3 | CLOCK1 | Clock flip-flop 1 | 12 | Q2 negata | Uscita invertita flip-flop 2 |
| 4 | RESET1 | Reset flip-flop 1 | 11 | CLOCK2 | Clock flip-flop 2 |
| 5 | D1 | Dato flip-flop 1 | 10 | RESET2 | Reset flip-flop 2 |
| 6 | SET1 | Set flip-flop 1 | 9 | D2 | Dato flip-flop 2 |
| 7 | VSS | Massa (GND) | 8 | SET2 | Set flip-flop 2 |
Consigli d'uso
- Divisore per 2: collega Q negata a D (pin 2 al pin 5, oppure pin 12 al pin 9) e SET e RESET a massa; l'uscita Q cambia stato a ogni fronte di salita del clock.
- Con SET e RESET entrambi alti, Q e Q negata vanno tutte e due alte: nell'uso normale tienili bassi.
- Non lasciare mai ingressi scollegati: collega a massa o a VDD quelli del flip-flop non usato.
- Metti un condensatore da 100 nF tra VDD e massa vicino all'integrato.
- Per un pulsante on/off, elimina i rimbalzi del pulsante con una rete RC prima del clock.
- È un componente CMOS sensibile all'elettricità statica: maneggialo scaricandoti prima a terra.
Contenuto della confezione
- 1 circuito integrato CD4013BE
Utilizzi tipici
- Divisori di frequenza per 2 e contatori
- Interruttori bistabili a pulsante (accendi/spegni con un solo tasto)
- Registri a scorrimento e memorie a 1 bit
- Riparazione di schede elettroniche e progetti didattici di logica digitale
