Descrizione del Prodotto

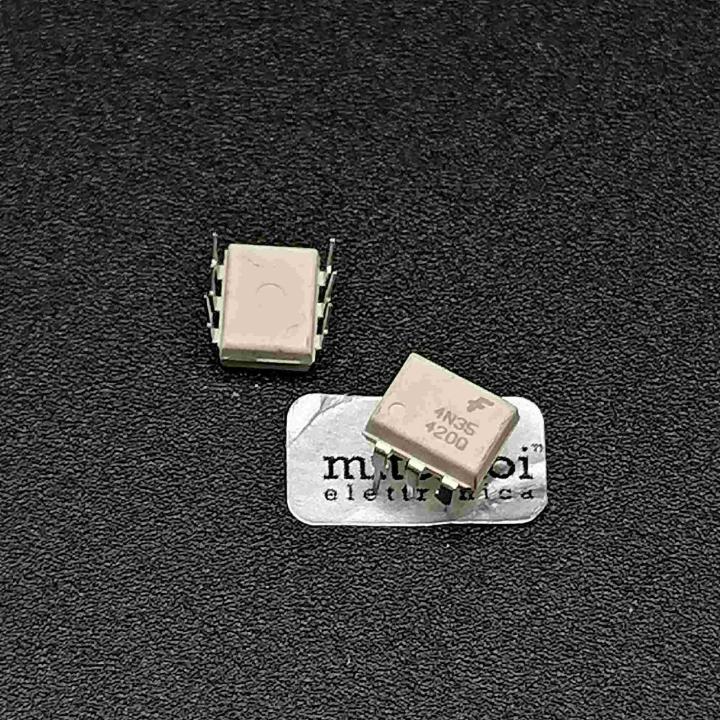

Il 4N35 è un fotoaccoppiatore a 6 pin che combina un LED a infrarossi in arseniuro di gallio con un fototransistor al silicio. È progettato per fornire isolamento elettrico tra l'ingresso e l'uscita, proteggendo i circuiti sensibili da potenziali differenze di tensione.
Specifiche Tecniche
- Tensione di isolamento: 3.550 Vrms tra ingresso e uscita.
- Rapporto di trasferimento di corrente (CTR): Minimo 100% con IF = 10 mA e VCE = 10 V.
- Tensione di uscita massima: 30 V.
- Corrente di uscita per canale: 100 mA.
- Tensione diretta del LED (Vf): Tipicamente 1,2 V.
- Corrente diretta massima del LED (If): 60 mA.
- Tempo di salita/discesa tipico: 3 µs.
- Intervallo di temperatura operativa: da -55°C a +100°C.
Caratteristiche
- Alta sensibilità: Efficiente anche con basse correnti di ingresso.
- Isolamento efficace: Protegge i circuiti da interferenze elettriche.
- Standard industriale: Package dual-in-line a 6 pin conforme agli standard JEDEC.
Applicazioni
- Regolatori di alimentazione.
- Ingressi logici digitali.
- Ingressi per microprocessori.
- Monitoraggio dell'alimentazione.
Nota sulle fotoLe foto sono scattate da noi o fornite dal produttore e verificate sul prodotto reale. Il prodotto ricevuto può differire nell'aspetto (colore, marcature, confezione o lotto), mantenendo funzioni e caratteristiche tecniche dichiarate dal produttore.
