Caratteristiche principali
- Versione con pin già saldati: si innesta direttamente sugli shield FireBeetle 2
- Modulo ESP32-WROOM-32E con processore dual core fino a 240 MHz e 4 MB di memoria flash
- Wi-Fi 2,4 GHz e Bluetooth 4.2 BR/EDR (Classic) + BLE
- Consumo ridotto, fino a 2 mA
- Circuito di ricarica integrato e connettore PH2.0 per batteria al litio: adatta a prototipi alimentati a batteria
- Interfaccia GDI per collegare direttamente i display DFRobot compatibili
- Piazzole a mezzo foro (castellated) sui bordi per l'integrazione su un circuito stampato personalizzato
- LED RGB WS2812 integrato
- Programmabile con Arduino IDE
- Nota: non è compatibile, né per piedinatura né meccanicamente, con la serie FireBeetle originale; le relative schede di espansione non sono intercambiabili
Specifiche tecniche

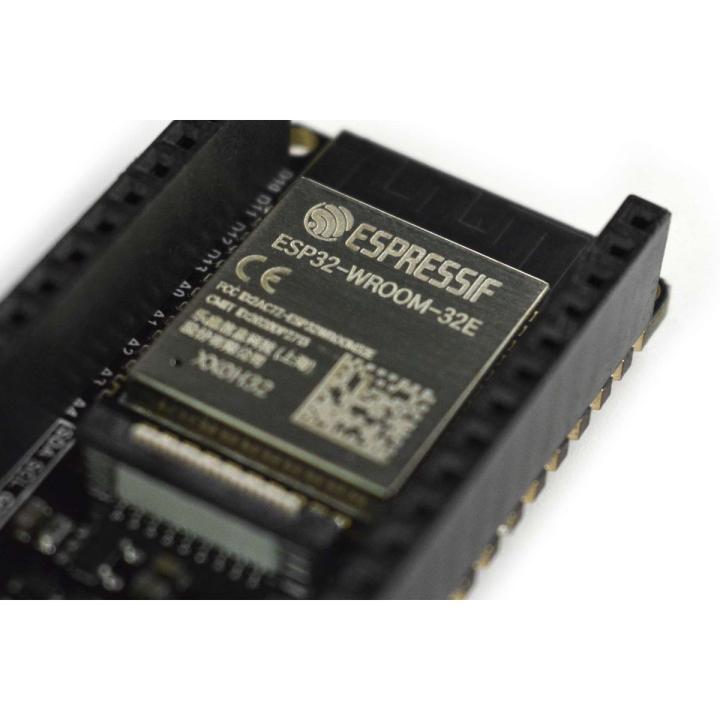

- Modulo: ESP32-WROOM-32E
- Processore: Xtensa LX6 dual core a 32 bit
- Frequenza di clock: 240 MHz
- SRAM: 520 KB
- ROM: 448 KB
- Memoria flash: 4 MB
- Wi-Fi: IEEE 802.11 b/g/n, fino a 150 Mbps in modalità 802.11n, 2412–2484 MHz
- Bluetooth: Bluetooth 4.2 BR/EDR e Bluetooth LE, 2402–2480 MHz, audio CVSD e SBC
- Alimentazione: 5 V DC da porta USB-C o pin VCC; batteria Li-ion 3,7–4,2 V tramite connettore PH2.0
- Pin digitali: 18
- Pin analogici: 11
- Interfacce: 2 × UART, 1 × SPI, 1 × I2C, 1 × I2S, 2 × DAC, 7 × touch capacitivo, 16 canali PWM LED
- Interfaccia display: GDI

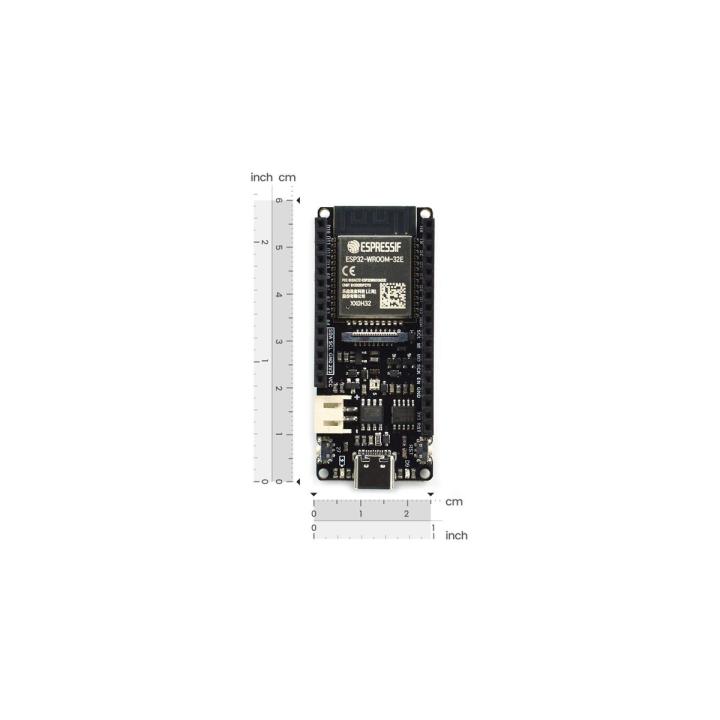

- Dimensioni: 25,4 × 60 mm
- Fori di montaggio: Ø 2 mm
- Peso: 23 g
- Certificazioni: CE, RoHS
Utilizzi tipici
Nodi IoT e sensori connessi Wi-Fi o Bluetooth, domotica, IoT industriale, dispositivi indossabili e a batteria a basso consumo, progetti con display e prototipi da integrare su circuito stampato.
Contenuto della confezione
- 1 scheda FireBeetle 2 ESP32-E con pin saldati
- 1 strip di pin maschio a 18 poli, passo 2,54 mm
- 1 strip di pin femmina a 18 poli, passo 2,54 mm
- 1 strip di pin maschio a 14 poli, passo 2,54 mm
- 1 strip di pin femmina a 14 poli, passo 2,54 mm
Guide passo passo con questo prodotto: n. 56 – Stazione meteo in rete: valori e grafico sul telefono, n. 57 – Un bot Telegram sull'ESP32: casa tua dal telefono, n. 58 – MQTT con l'ESP32: la lingua degli oggetti connessi, n. 59 – Aggiornare l'ESP32 via Wi-Fi (OTA), n. 60 – ESP-NOW: due ESP32 che si parlano senza router, n. 61 – WebSocket con l'ESP32: il LED che segue il cursore, n. 62 – Le letture su un foglio Google, con il deep sleep, n. 63 – WiFiManager: il Wi-Fi si sceglie dal telefono, n. 64 – Bluetooth LE con l'ESP32: il telefono senza rete, n. 71 – Quanto consuma? Corrente e potenza con l'INA219, n. 72 – Bilancia con cella di carico e HX711, n. 73 – Semaforo della CO2: quando aprire le finestre, n. 74 – Apriporta con tessera RFID, n. 75 – GPS: registratore di percorso su microSD, n. 77 – Cartello meteo a batteria con display e-paper, n. 78 – Radio web con ESP32 e amplificatore I2S, n. 84 – Una tensione vera: il DAC MCP4725 a 12 bit
