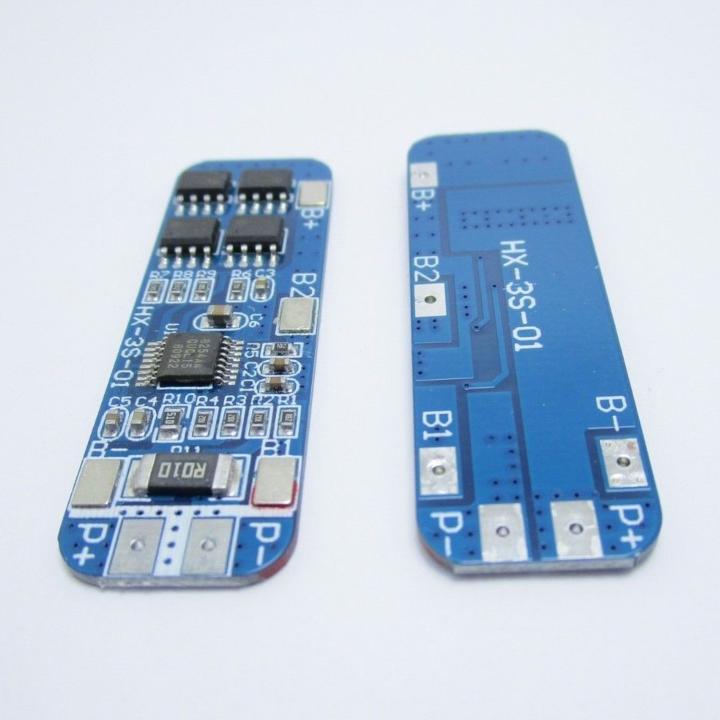

Scheda di protezione BMS 3S HX-3S-01 per pacchi batteria da 12 V composti da 3 celle al litio (Li-ion 18650 o Li-Po) collegate in serie. Si salda direttamente sulle celle e scollega il pacco quando una cella supera la tensione massima in carica o scende sotto quella minima in scarica, oppure in caso di sovracorrente o cortocircuito: è la protezione indispensabile per i pacchi batteria autocostruiti.
Caratteristiche principali
- Protezione da sovraccarica e da scarica eccessiva di ciascuna delle 3 celle
- Protezione da sovracorrente e da cortocircuito, con ripristino automatico
- Integrato di protezione serie 8254 (marcatura 8254AA) e 4 MOSFET in contenitore SO-8
- Resistenza di misura della corrente da 10 mΩ (R010)
- Uscita unica P+ / P− per il carico e per la ricarica
- Scheda stretta e sottile, si fissa sul fianco del pacco
Specifiche tecniche
- Modello: HX-3S-01
- Celle: 3 in serie (3S), Li-ion o Li-Po
- Tensione del pacco: 10,8 V / 11,1 V nominali, 12,6 V a piena carica
- Tensione di ricarica: 12,6 V
- Soglia di sovraccarica: 4,25–4,35 V per cella (±0,05 V)
- Soglia di scarica eccessiva: 2,3–3,0 V per cella (±0,05 V)
- Corrente di lavoro consigliata: 5–8 A continui
- Corrente massima istantanea: 9–10 A
- Corrente di riposo: inferiore a 30 µA
- Bilanciamento celle: no
- Dimensioni: circa 50 x 16 mm
- Temperatura di funzionamento: da −40 a +50 °C

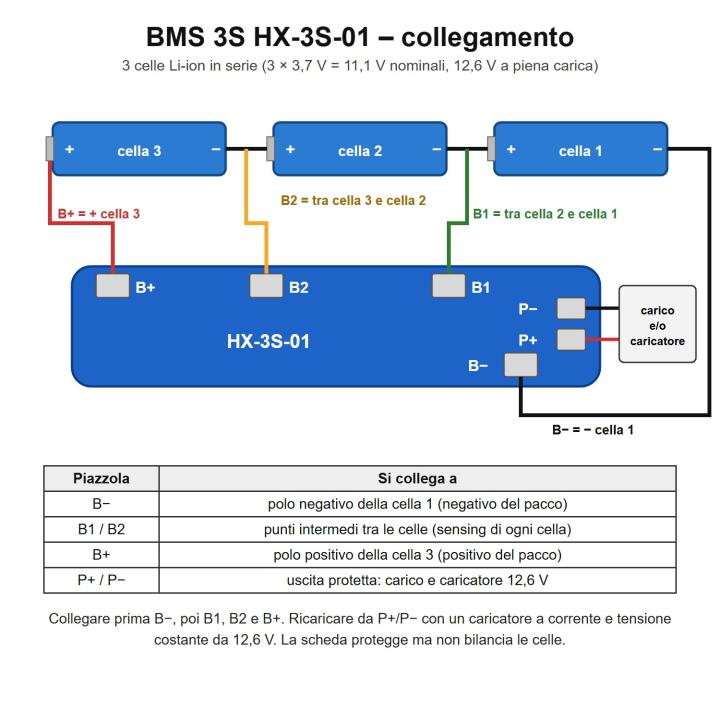

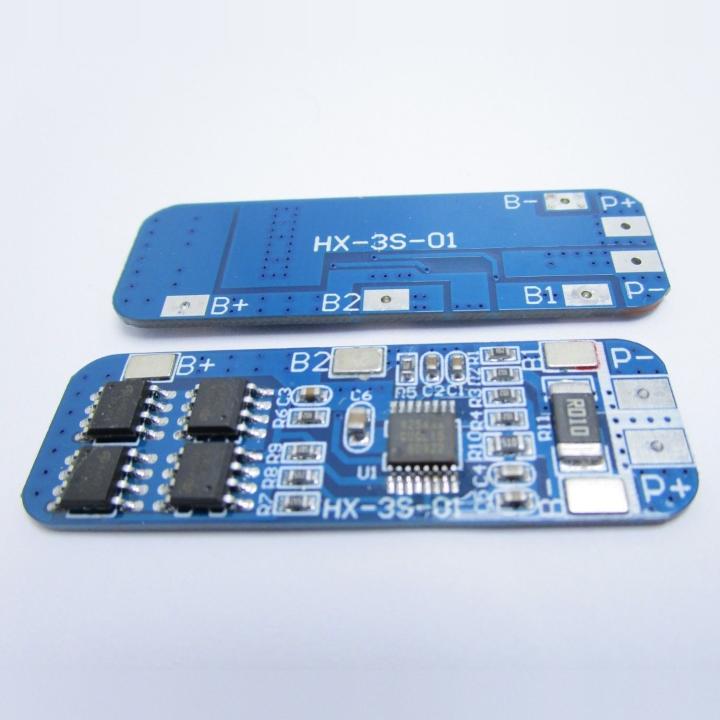

Collegamento
| Piazzola | Si collega a |
|---|
| B− | negativo della cella 1 (negativo del pacco) |
| B1 | punto di unione tra cella 1 (+) e cella 2 (−) |
| B2 | punto di unione tra cella 2 (+) e cella 3 (−) |
| B+ | positivo della cella 3 (positivo del pacco) |
| P− | negativo del carico e del caricatore |
| P+ | positivo del carico e del caricatore |
Consigli d'uso
- Usare 3 celle uguali (stesso modello e capacità) e portarle alla stessa tensione prima del montaggio: la scheda protegge ma non bilancia
- Saldare i fili in quest'ordine: B−, B1, B2, B+; poi collegare carico e caricatore a P+ / P−
- Ricaricare con un caricatore per litio 3S a corrente e tensione costante (CC/CV) da 12,6 V: la scheda non è un caricatore
- Se dopo il montaggio l'uscita P+ / P− non dà tensione, collegare per un attimo il caricatore per riattivare la protezione
- Per un uso continuo restare entro 5–8 A; il valore di 10 A è il limite di picco
Contenuto della confezione
- Scheda di protezione BMS 3S HX-3S-01 (celle, fili e caricatore non inclusi)
Utilizzi tipici
- Pacchi batteria 12 V fai-da-te con celle 18650
- Alimentazione di strisce LED, router e piccoli impianti di videosorveglianza
- Robot, modellismo e progetti a batteria con motori
- Riparazione di pacchi batteria 3S con scheda di protezione guasta
