Scheda ARPI600 per Raspberry Pi 3 B+ e 2 con connettori per shield Arduino e XBee, ADC e RTC

Codice mepa: MIC2035IT
Posizione: SOPP
Quantità disponibili: 7
Prezzo: 9,75 €
Tasse incluse
Scarica scheda PDF con prezzo

Scheda che si innesta sul GPIO a 40 pin del Raspberry Pi e aggiunge connettori per shield Arduino UNO, zoccolo XBee, convertitore A/D a 10 bit, orologio RTC e seriale USB.

Quantità Prezzo unitario Hai risparmiato
2 9,46 € 0,58 €
3 9,16 € 1,75 €
5 8,77 € 4,87 €
Serve un chiarimento tecnico?Se le informazioni della scheda non bastano, o vuoi un consiglio su collegamenti, funzionamento o integrazione nel tuo progetto, scrivici: ti risponde il nostro reparto tecnico.
Condividi

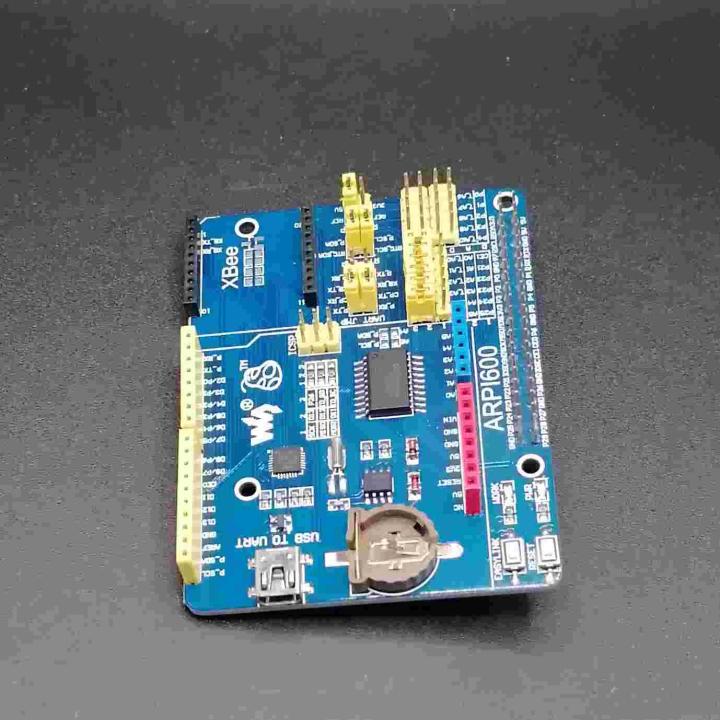

L'ARPI600 si innesta sul connettore GPIO a 40 pin del Raspberry Pi e ne porta i segnali su connettori in formato Arduino UNO e Leonardo, così sopra si possono montare gli shield Arduino. In più ha uno zoccolo per moduli XBee, connettori a 4 pin per sensori, un convertitore A/D, un orologio RTC e una presa mini USB collegata alla seriale del Raspberry Pi.

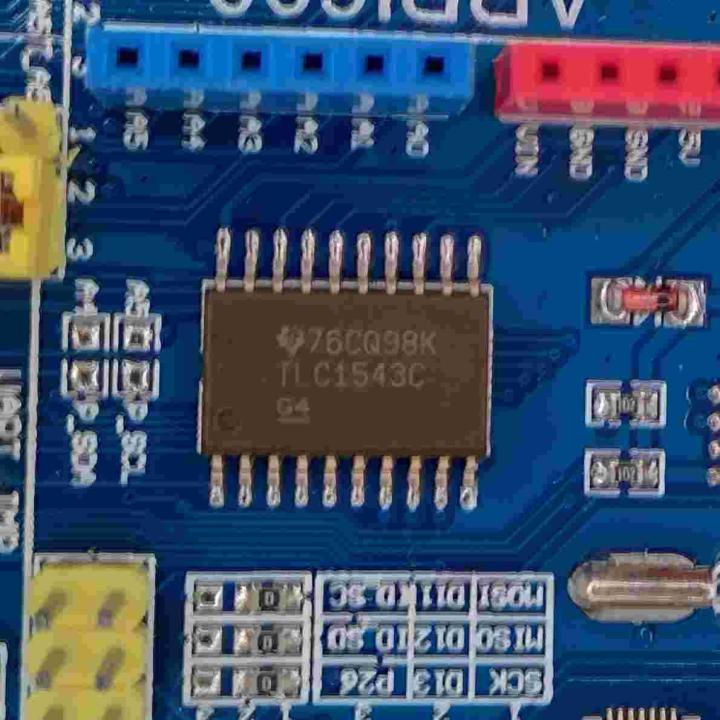

Il convertitore A/D è un TLC1543 a 10 bit con 11 canali: 6 sugli ingressi analogici del connettore Arduino e 5 sui connettori per sensori, con tensione di riferimento di 5 V o 3,3 V scelta con un ponticello. Il Raspberry Pi da solo non ha ingressi analogici: con questa scheda legge potenziometri, sensori di luce e altri segnali analogici. L'orologio è un PCF8563 su bus I2C, con portabatteria per una pila a bottone. La seriale USB, con chip CP2102, serve per il debug del Raspberry Pi oppure come adattatore USB per un modulo XBee.

Gli shield si comandano dal Raspberry Pi, con programmi in Python o C, non con gli sketch di Arduino. I GPIO del Raspberry Pi lavorano a 3,3 V: prima di montare uno shield controllate che non mandi segnali a 5 V verso la scheda.

Caratteristiche

  • Modello: ARPI600
  • Collegamento al Raspberry Pi: connettore GPIO a 40 pin (Raspberry Pi 3 B+ e 2 B)
  • Connettori Arduino: formato UNO e Leonardo, per shield
  • XBee: zoccolo per moduli XBee
  • Convertitore A/D: TLC1543, 10 bit, 38 kSPS, 11 canali, riferimento 5 V o 3,3 V
  • Orologio RTC: PCF8563, I2C
  • USB-seriale: CP2102, presa mini USB
  • Sensori: connettori a 4 pin
  • Contenuto: scheda ARPI600

Avvertenze. Questo articolo è un componente elettronico (componente, scheda, modulo o accessorio) destinato a persone con competenze tecniche in elettronica, per sviluppo, prototipazione, didattica, riparazione e integrazione in altri apparecchi. Non è un prodotto finito pronto all'uso né un giocattolo e non è adatto ai minori di 14 anni. Collegamenti, alimentazione, installazione e uso sono a cura e sotto la responsabilità dell'acquirente, che deve seguire la documentazione del produttore e le norme di sicurezza applicabili. Chi lo integra in un apparecchio da mettere in commercio ne diventa il fabbricante e deve verificarne la conformità (marcatura CE secondo le direttive 2014/30/UE sulla compatibilità elettromagnetica, 2014/35/UE sulla bassa tensione e, per le funzioni radio, 2014/53/UE). Restano salvi i diritti del consumatore previsti dal Codice del Consumo (D.Lgs. 206/2005), compresa la garanzia legale di conformità.

Nota sulle fotoLe foto sono scattate da noi o fornite dal produttore e verificate sul prodotto reale. Il prodotto ricevuto può differire nell'aspetto (colore, marcature, confezione o lotto), mantenendo funzioni e caratteristiche tecniche dichiarate dal produttore.
