Condensatore elettrolitico 100 µF 100 V, 105 °C, Ø10 × 20 mm, terminali radiali THT. Componente originale Panasonic della serie NHG (uso generale, 105 °C, AEC-Q200).
La serie Panasonic NHG comprende condensatori elettrolitici in alluminio a terminali radiali per uso generale, pensati come soluzione standard per circuiti che operano fino a 105 °C. La durata dichiarata a 105 °C va da 1000 h a 2000 h a seconda della dimensione del contenitore.
Buona parte della gamma, cioè le versioni a tensione più bassa, è conforme AEC-Q200. La serie è inoltre conforme RoHS. La tolleranza di capacità è di ±20 % e i contenitori di diametro maggiore sono dotati di valvola di sicurezza contro la sovrapressione.
Caratteristiche della serie
- Durata da 1000 h a 2000 h a 105 °C, in base alla dimensione
- Conformità AEC-Q200 per le versioni da 6,3 V a 100 V
- Temperatura di categoria da −55 °C a +105 °C (da −25 °C per le versioni da 160 V a 450 V)
- Tolleranza di capacità ±20 %
- Terminali radiali, conformità RoHS
Specifiche tecniche
- Capacità: 100 µF
- Tolleranza: ±20 %
- Tensione nominale: 100 V DC
- Temperatura di lavoro: da −55 a +105 °C
- Durata a 105 °C: 2000 h
- Corrente di ripple nominale: 265 mA a 120 Hz
- Corrente di dispersione max.: 100 µA
- Fattore di dissipazione (tan δ) max.: 0,08
- Dimensioni: Ø10 × 20 mm
- Passo terminali: 5 mm
- Polarità: polarizzato
- Montaggio: THT, terminali radiali
- Qualifica: AEC-Q200 (automotive)
- Serie: Panasonic NHG
- Codice produttore: ECA2AHG101
Utilizzi tipici
Filtraggio e livellamento negli alimentatori, disaccoppiamento e accumulo di energia in circuiti elettronici di uso generale: apparecchiature industriali, elettronica di consumo e, grazie alla qualifica AEC-Q200 delle versioni a bassa tensione, applicazioni in ambito automotive.
Vendita
Venduto in confezione da 10 pezzi: il prezzo indicato è per l'intera confezione.

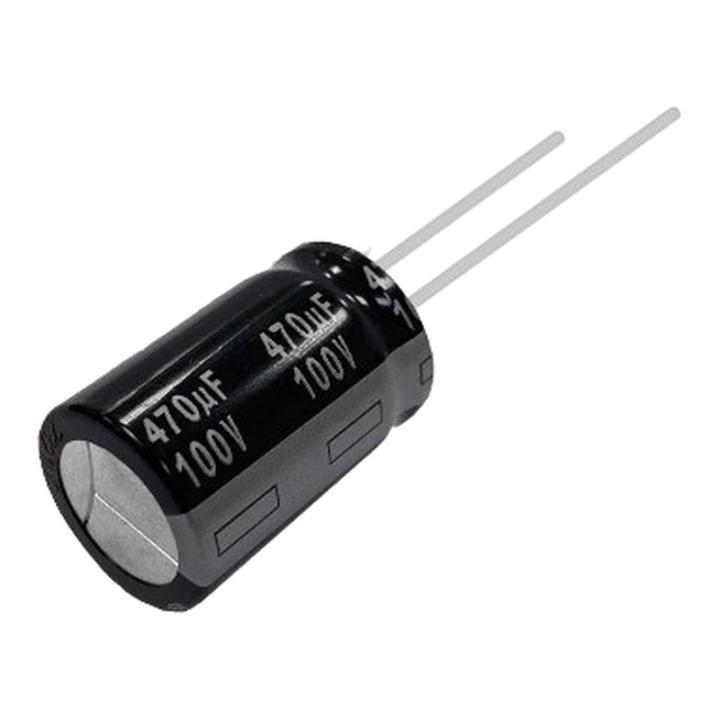

Foto indicativa della serie: aspetto, marcature e dimensioni variano secondo il valore.
