Caratteristiche principali
- Funzione buck-boost automatica: uscita fissa a 3,3 V sia con tensione d'ingresso superiore sia inferiore
- Ampio intervallo d'ingresso da 2,5 a 15 V DC, ideale per l'alimentazione a batteria
- Corrente di riposo di soli 150 µA e frequenza di lavoro fino a 1,2 MHz
- Tensione d'uscita stabile anche nel funzionamento prolungato
- Formato minimo per montaggio superficiale, con piazzole Vi+, Vi-, Vo+ e Vo-

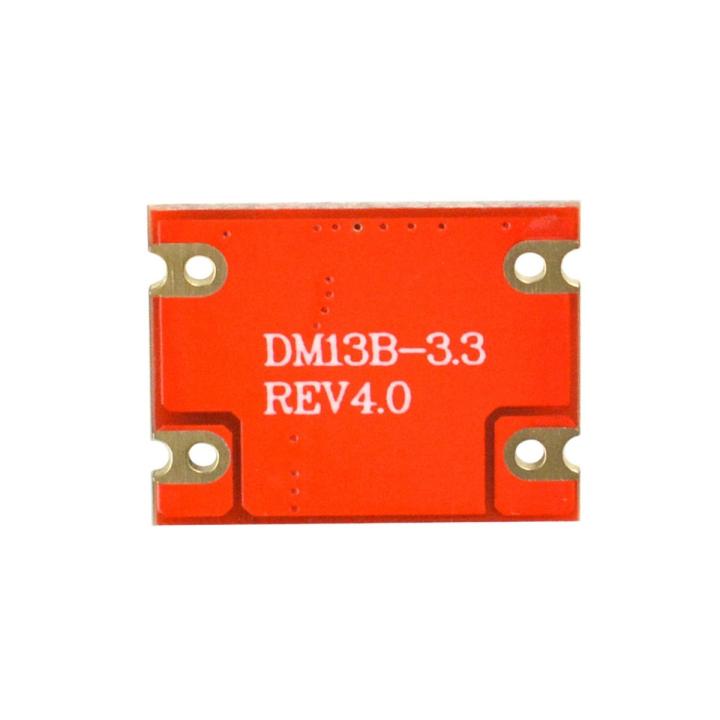

- Le sigle serigrafate DM13B e DM14 indicano solo il lotto di produzione: entrambe corrispondono alla versione V2.0, senza differenze di prestazioni
- Avvertenze: non superare 15 V in ingresso ed evitare carichi prolungati da 600 mA o più; con correnti elevate aumentare la tensione minima d'ingresso
Specifiche tecniche
- Tensione d'ingresso: 2,5–15 V DC
- Tensione d'uscita: 3,3 V ± 0,1 V
- Corrente d'uscita massima (picco): 600 mA
- Corrente a vuoto: 150 µA
- Frequenza di lavoro: fino a 1,2 MHz
- Isolamento: non isolato
- Funzione di spegnimento (enable): assente
- Montaggio: SMD
- Temperatura di funzionamento: da -40 a +85 °C
- Umidità di funzionamento: 20–90% UR, senza condensa
- Temperatura di stoccaggio: da -10 a +50 °C
- Durata: 50.000 h

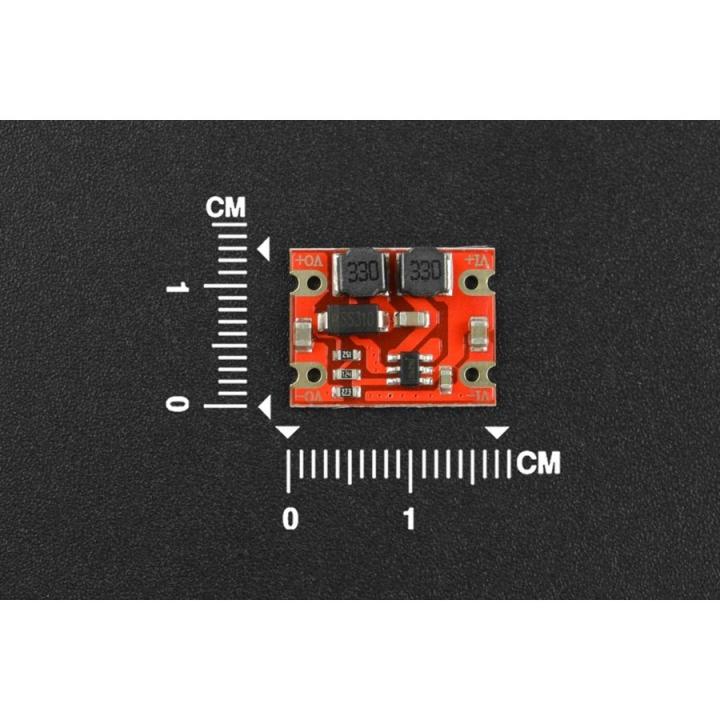

- Dimensioni: 17 × 13 mm
Utilizzi tipici
Alimentazione a 3,3 V di microcontrollori e sensori da batterie, power bank fai da te, alimentazione di schede di controllo, fari a LED, modellini, dispositivi di comunicazione e radio digitali.
Contenuto della confezione
- 1 modulo convertitore DC-DC buck-boost 3,3 V
Nota sulle fotoLe foto sono scattate da noi o fornite dal produttore e verificate sul prodotto reale. Il prodotto ricevuto può differire nell'aspetto (colore, marcature, confezione o lotto), mantenendo funzioni e caratteristiche tecniche dichiarate dal produttore.
